Desagüe Vertical en Mina Subterránea

Instalación de tuberías Pexgol para el drenaje de una mina subterránea

Caso de Estudio Nº

67

Cliente

Mina Meridian – Faena El Peñón
Chile

|

2018

Condiciones Operativas:

Faena subterránea

Tuberías Utilizadas:

Pexgol 160 mm (6”), Clase 15 | Pexgol 160 mm (6”), Clase 19 | Pexgol 200 mm (8”), Clase 26.7

Uso:

Desagüe de mina

Largo

800 m

Categories

Instalación de tuberías Pexgol para el drenaje de una mina subterránea

El desafío

La mina Meridian (Faena El Peñón) requería instalar una línea para el drenaje de agua de alta presión desde el nivel inferior de la mina, pasando por la chimenea de ventilación vertical con una altura de 150 metros, continuando por el interior de la mina hasta una piscina exterior.

Solución Pexgol

Se decidió instalar 800 m de tubería Pexgol en tres medidas diferentes:
Pexgol 160 mm (6”), Clase 15, 160 mm (6”), Clase 19 y 200 mm (8”), Clase 26.7.
La instalación fue muy sencilla:

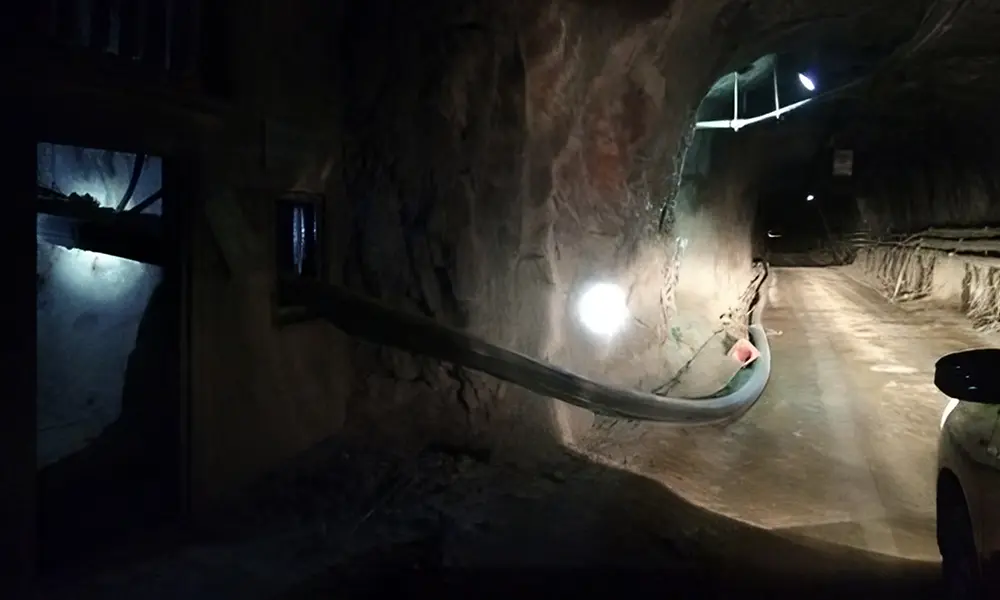

  • Se realizaron movimientos de tierra y descuelgue en la chimenea de ventilación.
  • Se utilizaron conexiones mecánicas que no requirieron herramientas especiales para su instalación.
  • En la zona superior las tuberías fueron colocadas sobre soportes provistos por la compañía minera.

Pexgol fue seleccionado debido a sus capacidades:

  • Posibilidad de suministro en largas longitudes minimizando las uniones a solo 4 en total de trazado.
  • Capacidad de soportar el arrastre de más de 5 km desde exterior hasta el punto de montaje final en el interior de la mina subterránea.
  • Capacidad de soportar la fluencia implicada en montaje vertical de 150 metros.
